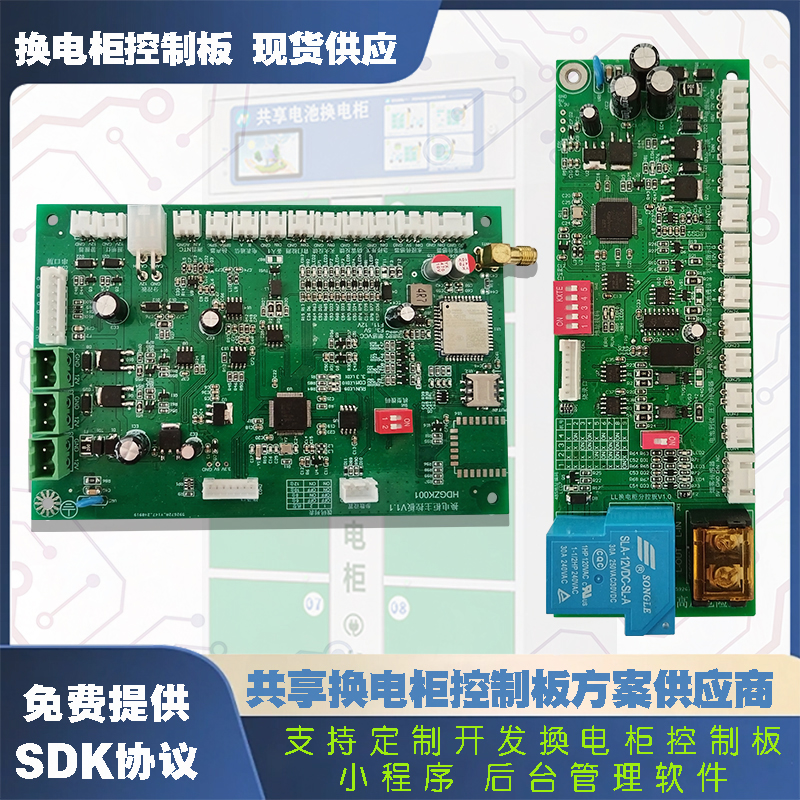

博奥智能BA-H0A换电柜控制板现货供应支持定制开发免费提供二次开发SDK通信协议
博奥智能BA-H0A换电柜控制板现货供应支持定制开发免费提供二次开发SDK通信协议

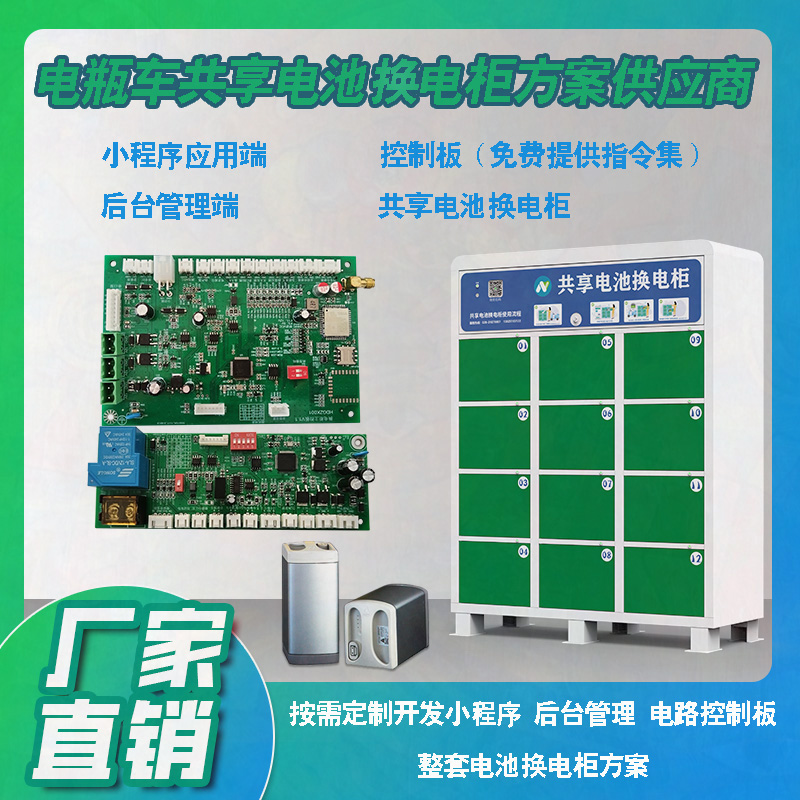

产品简介:针对电动自行车续航焦虑与充电难题,我们提供高性能换电柜智能控制系统。该方案采用分布式架构设计,通过工业级主控中枢与灵活分控终端协同工作,实现电池状态精准监控、仓门智能控制和云端远程管理。系统支持多网络通信与复杂环境运行,为共享换电运营商、社区服务站及物流网点提供全天候电池管理,显著提升运营效率与用户体验,助力城市绿色出行生态构建

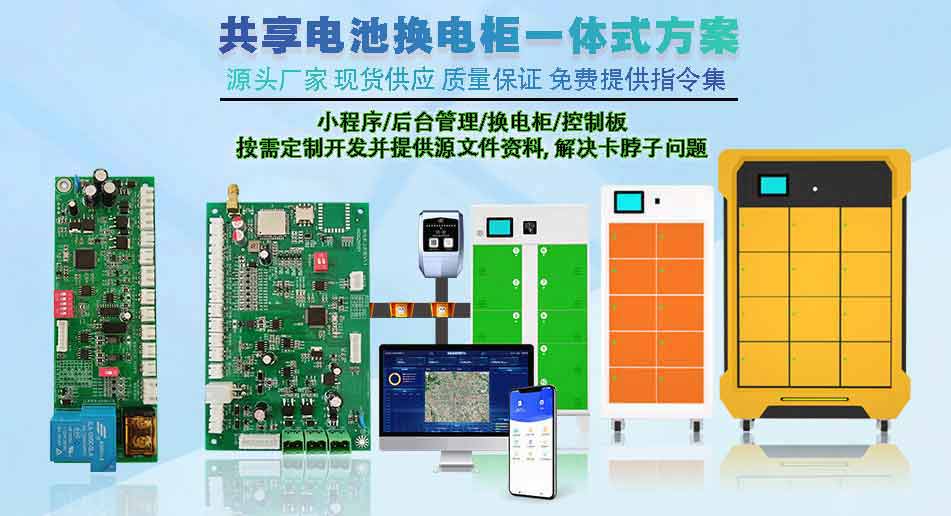

    在电动自行车日益普及的背景下,续航焦虑与充电效率低成为用户核心痛点,同时换电运营也面临资产管理复杂、运维成本高的挑战。针对这一市场需求,我们推出了高性能的电动自行车换电柜智能控制系统解决方案。该方案以自主研发的博奥智能BA-H0A换电柜主控板为核心中枢,搭配灵活部署的分控板(分柜板),构建起稳定、高效、可远程管理的智能物联基础设施。系统深度融合工业级硬件设计、多重通信协议支持与云端管理能力,为共享换电运营商、社区服务站、物流配送网点等场景提供全天候、智能化的电池管理服务,显著提升运营效率与用户体验,助力构建城市绿色出行新生态。

    a

    一、核心组件功能详解

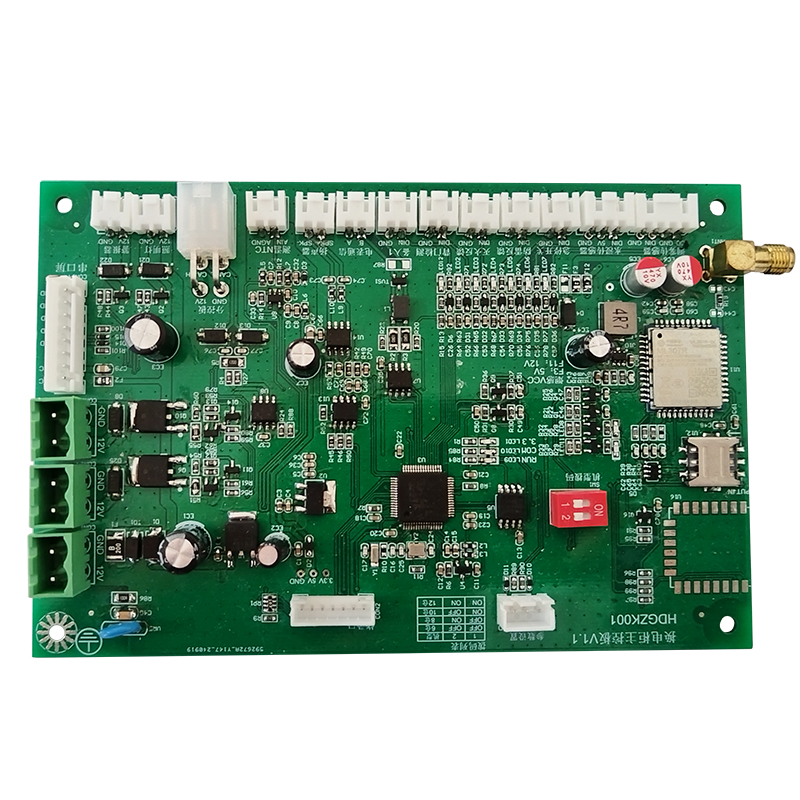

    换电柜主控板(Master Control Board-MCB) -系统大脑

    核心管理: 作为整个换电柜的指挥中心,负责协调所有分控板工作,处理与云端服务器的数据交互(4G/WiFi/Ethernet),执行核心业务逻辑(如电池状态监控、用户换电流程控制、订单处理、故障诊断)。

    数据汇聚: 实时采集汇总所有分控板上传的电池状态(电压、温度、在位识别)、仓门状态、锁控状态、仓内环境(温湿度可选)等信息。

    通信枢纽: 提供多种通信接口:

    4G/WiFi/Ethernet: 实现与远程云平台的稳定、高速数据通信,支持远程配置、OTA升级、实时监控。

    多路RS-485: 采用工业标准Modbus RTU等协议,以级联或星型拓扑高效、可靠地连接并管理多个分控板,具备强抗干扰能力。

    CAN (可选): 满足特定工业场景或与其它设备(如能源管理器)的高速通信需求。

    安全与监控: 集成电源管理、看门狗、异常状态报警(网络中断、仓门异常、消防联动信号接入),保障系统稳定运行与安全。

    本地交互: 支持连接显示屏(如串口屏)或提供接口供HMI开发,实现本地状态查看与简易操作。

    扩展接口: 预留GPIO、ADC等接口,支持接入环境传感器、声光报警器、刷卡/NFC模块等外设。

    主控板功能流程图

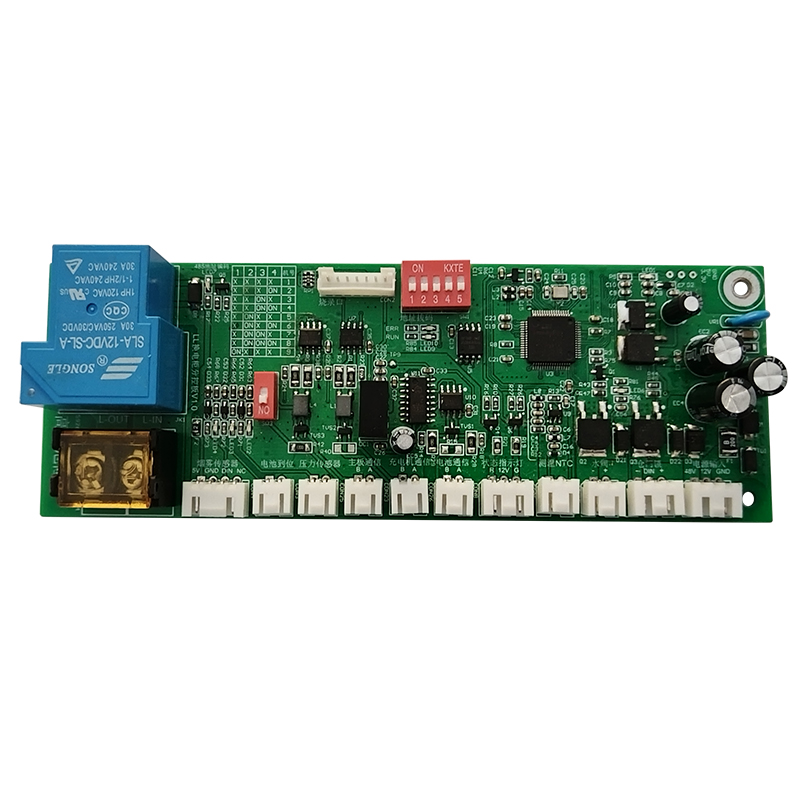

    换电柜分控板/分柜板(Sub-Control Board/Cabinet Board-SCB) -执行终端
    分控板部署在每个电池仓或电池仓组附近,直接负责物理层的监控与控制,其引脚功能定义直接对应执行任务:

    电池状态检测:

    BAT_V+/BAT_GND: 连接电池正负极,用于精确测量电池电压。

    BAT_TEMP: 连接NTC热敏电阻,实时监测电池温度,预防过热风险。

    BAT_DETECT: 电池在位检测信号输入(如光耦、霍尔传感器),判断电池是否放入/取出。

    仓门控制:

    DOOR_LOCK+/DOOR_LOCK-: 控制电磁锁或电机锁的电源输出,实现仓门的锁定与解锁。

    DOOR_STATUS: 仓门状态检测输入(开/关到位信号,如微动开关、磁簧开关)。

    环境感知(可选增强):

    TEMP_HUM: 连接温湿度传感器(如DHT系列),监测仓内环境温湿度。

    FIRE_ALARM: 消防报警信号输入(常开/常闭干接点),紧急情况下联动主控。

    通信与供电:

    RS485_A/RS485_B: 连接主控板或级联其他分控板,实现数据通信。

    VIN+/GND: 直流电源输入(如12V/24V),为分控板自身及执行器件(锁)供电。

    LED_CTRL: 控制仓位状态指示灯(如红/绿/蓝LED),直观显示电池状态(空闲、充电中、故障、满电待取)。

    辅助功能:

    预留GPIO: 支持功能扩展或特定客户需求接入。

    分控板功能流程图

    三、关键参数概览(主控板&系统)

    特性类别

    参数描述

    主控核心

    高性能工业级MCU (如ARM Cortex-A/M系列)

    通信能力

    主控: 4G Cat.1/Cat.4, WiFi 2.4G/5G, 10/100M Ethernet,多路RS-485,可选CAN分控: RS-485 (Modbus RTU)

    供电

    主控: 宽压输入(如DC 9-36V) 分控: DC 12V/24V (典型值)

    存储

    主控: 板载Flash (程序/配置),可选SD卡扩展(日志/数据)

    环境适应性

    工作温度:-20℃ ~ +70℃; 工作湿度:10% ~ 90% RH (无凝露); 工业级防护设计

    电池管理

    支持电压(0-60V+)、温度(-40~125℃)、在位状态精确检测

    控制能力

    单主控可管理数十至上百个分控板(仓位数)

    安全特性

    看门狗、过压/过流保护、异常状态上报、消防联动接口

    协议支持

    TCP/IP, MQTT, HTTP(S), Modbus RTU,支持私有协议对接

    四、系统接线拓扑

    整个系统采用分层分布式架构,确保稳定性和可扩展性:

    云端层: 运营管理平台、用户APP通过互联网与主控板通信。

    主控层(MCB):

    通过4G/WiFi/Ethernet接入互联网,与云端交互。

    通过多路RS-485总线向下连接多个分控板(SCB)。拓扑结构通常为:

    总线型: 所有分控板并联挂接在同一条RS-485总线上(需注意终端电阻)。

    星型(推荐): 主控板的多路独立RS-485接口,每路连接一个物理区域(如单柜或多柜的一组)的分控板,减少单点故障影响范围,提高稳定性。

    连接本地交互设备(显示屏、HMI)。

    接入消防信号、环境传感器(主柜级)。

    执行层(SCB):

    每个分控板通过其RS-485接口接入主控指定的总线。

    分控板直接连接并管理其负责的电池仓:

    采集:电池电压、温度、在位信号,仓门状态,环境温湿度(可选)。

    控制:仓门锁开闭,状态指示灯。

    接收主控指令并执行,上报状态数据。

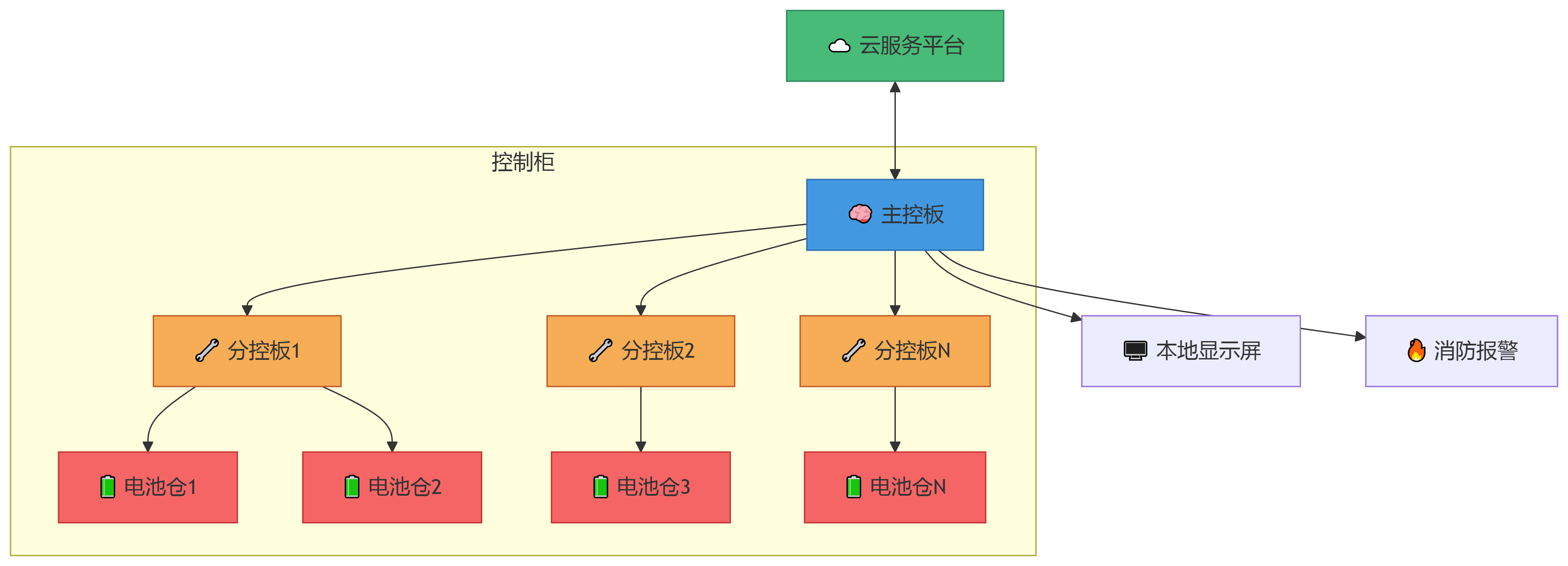

    系统拓扑图

    五、应用场景与范围

    本换电柜智能控制系统解决方案广泛应用于需要高效、智能管理电动自行车电池的场所:

    共享换电运营网络: 构成城市级共享电池换电基础设施的核心控制单元,支持7x24小时无人值守运营。

    外卖/快递配送站点: 为高频使用的骑手提供快速、便捷的电池更换服务,保障运力。

    社区/园区服务站: 解决居民电动自行车充电难、充电安全问题,提供安全便捷的换电选择。

    商超/便利店门口: 吸引客流,为顾客提供增值服务,延长停留时间。

    停车场/充电站配套: 完善电动自行车能源补给生态,提供多元化服务。

    工厂/园区内部通勤: 管理员工通勤电动自行车的电池使用。

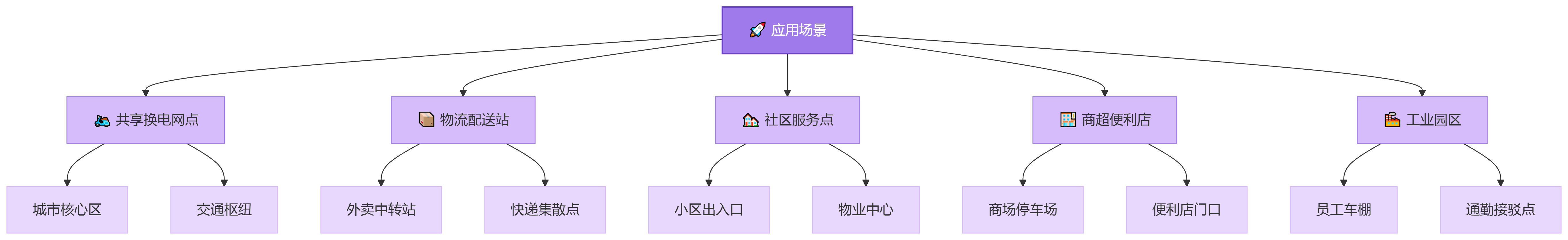

    应用场景与范围流程图

    六、强大的定制开发能力-您的物联控制专家

    我们深谙工业物联与共享设备的多样化需求,绝非标准品供应商,而是您可靠的定制化合作伙伴。我们的核心优势在于:

    硬件深度定制: 可根据您的具体换电柜结构、电池规格(电压/接口)、仓位数、特殊传感器(烟雾、震动)、外设(支付模块、广告屏接口)等需求,灵活调整主控板/分控板的接口定义、功能配置、结构尺寸与安装方式,提供最贴合物理形态的控制板。

    通信协议无缝对接: 无论是您已有的云平台采用特定私有协议,还是需要兼容第三方设备(如特定品牌的电表、消防主机),我们都能高效完成协议解析、转换与对接开发,确保系统平滑融入您的现有生态。

    功能逻辑按需打造: 从独特的电池计费策略、会员等级权限、多柜联动策略,到复杂的故障诊断树、预防性维护提醒、大数据分析接口,我们都能基于主控板进行深度软件定制,实现您所需的核心业务逻辑。

    工业级可靠保障: 所有设计遵循工业标准,精选车规级/工业级元器件,通过严格EMC/环境测试,确保在恶劣环境(高低温、潮湿、电压波动、电磁干扰)下长期稳定运行,降低运维成本。

    敏捷响应与持续支持: 我们提供专业的售前技术咨询、高效的开发周期(提供SDK/二次开发包)以及快速的售后响应(远程诊断、OTA修复、备件支持),为您的项目成功落地与稳定运营全程护航。

    结语

    我们的电动自行车换电柜智能控制系统,凭借其高可靠的主控核心、精准灵活的分控执行、清晰的系统架构以及强大的定制化基因,为构建高效、智能、安全的电池能源网络提供了坚实的底层支撑。选择我们,您不仅获得了一套硬件,更获得了一个致力于理解您业务痛点、并能快速响应需求的物联控制技术伙伴。让我们携手,共同驱动绿色智慧出行新未来。
