产品简介:博奥智能 BA-CZ01 智能重力柜控制板融合现代数据采集与自动控制技术,搭载 32 位高性能处理器,集成 RS485 组网与 4G 通信模块,可实现远程设备工况监测与智能控制。设备采用低功耗硬件平台,支持 - 40℃至 + 85℃宽温运行,适配双路电插锁、称重传感器、电子价签等多类外设,广泛应用于校园、社区、商场等无人自助场景。企业提供物联网共享终端控制板定制开发服务,以高性价比方案满足不同业态的智能化需求。

    一、产品概述

          在物联网技术深度渗透各行业的当下,博奥智能推出的BA-CZ01智能重力柜控制板,以多技术融合的硬件架构与灵活适配的软件方案,为无人零售、自助终端等场景提供核心控制支持。作为专注物联网共享终端控制板研发的企业,我们可基于不同行业需求提供定制化开发服务,从硬件接口到通信协议实现全链路适配。

    二、产品优势

          BA-CZ01智能重力柜控制板搭载 32 位高性能处理器,构建起低功耗嵌入式硬件平台,在-40℃至+85℃宽温环境与0-97%RH湿度条件下仍能稳定运行。其硬件设计兼顾计算能力与环境适应性 —— 通过多层电路板布局优化散热路径,采用工业级元器件提升抗干扰能力,使设备在户外暴雨、高温等恶劣场景中保持可靠运行。
         通信模块采用4G与RS-485双链路设计:板载4G模组支持TCP/UDP/MQTT/HTTPS协议,可无缝接入云端管理系统;两路RS-485接口兼容Modbus RTU/ASCII/TCP等通信协议(部分协议支持定制),既能连接本地传感器网络,又能通过DTU实现远距离数据传输,满足不同场景的组网需求。

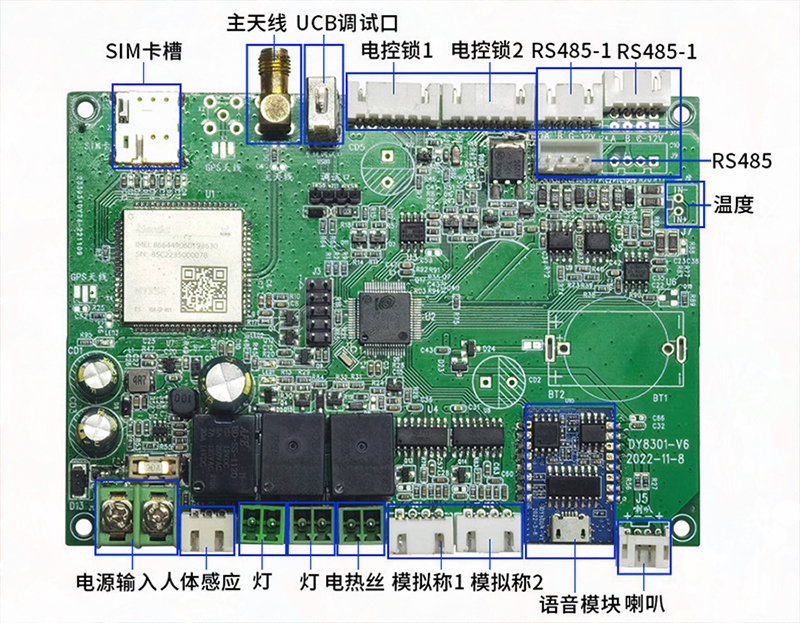

    BA-CZ01 智能重力柜控制板

    三、产品功能

           智能感知与控制单元

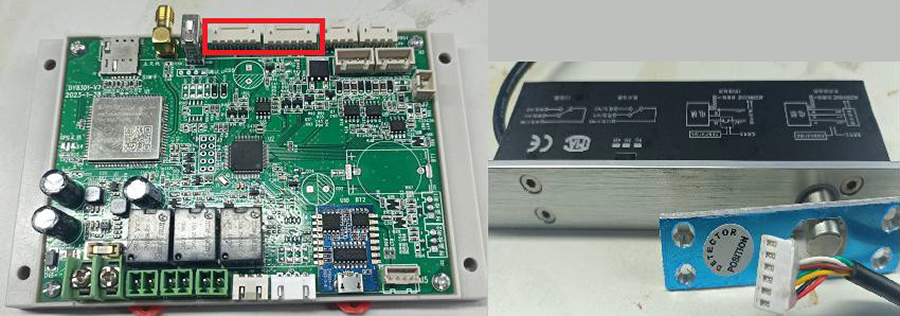

          双路电插锁控制:通过XH2.54-6P端子连接电锁,配合磁片实现扫码开锁与关门结算的自动化流程,单控制板可同时管理两扇柜门,适用于双开门重力柜场景。


     双路电插锁控制

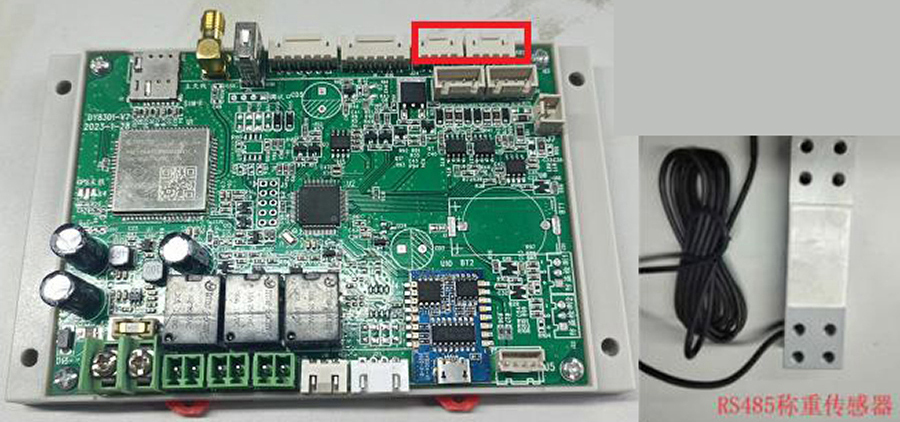

           称重与传感系统:两路数字485称接口支持级联配置,单路可接入5把称重传感器,双门最多实现十称同步计量,满足不同容量柜体的重量采集需求;温度监测接口实时采集柜内环境数据,可设置高温报警阈值保障物品存储安全。

     称重与传感系统

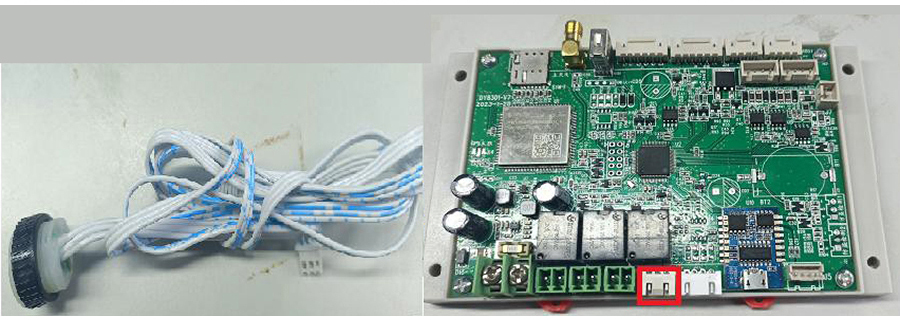

          人体感应:配备XH2.54-3P规格端子,采用DC12V供电设计,可精准检测人员靠近状态,除提前触发广告语播报外,还能根据实际需求拓展其他应用场景

    人体感应

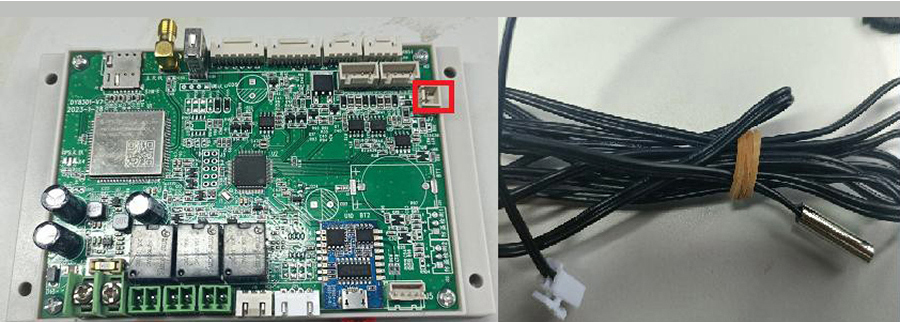

          温度监测:采用XH2.54-2P端子接口,可实时采集柜体内部环境温度数据,支持在后台管理系统中自定义设置高温报警阈值。

    温度监测

           人机交互与信息展示

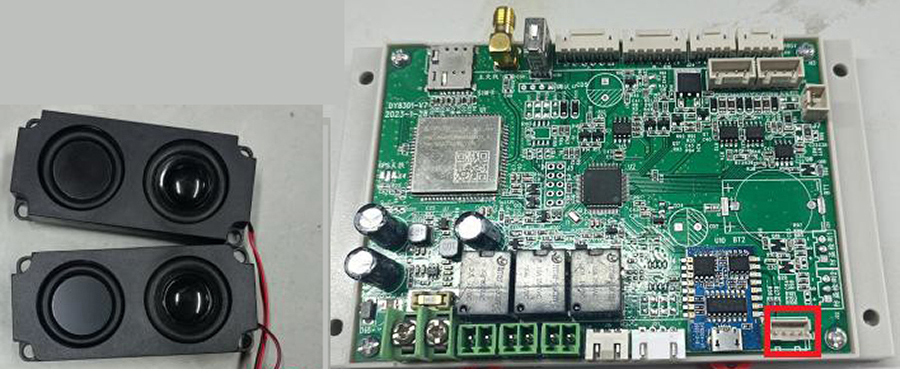

           语音播报模块:搭配BA6004专用语音模块(TTL通信),支持 U 盘拷贝更新音频文件,当人体感应模块(XH2.54-3P端子)检测到人员靠近时,自动触发广告语或操作指引播报。语音播报模块

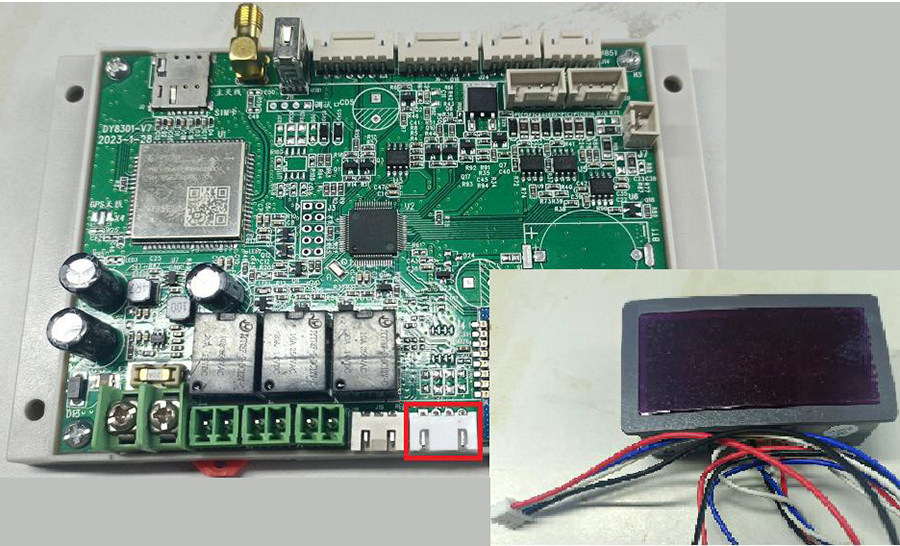

          电子价签系统:12V供电的电子价签接口可级联10个显示单元(更多数量支持定制),替代传统纸质标签实现价格实时更新,且能与485IC刷卡器联动,完成会员识别与价格匹配。

      电子价签系统

           电源控制

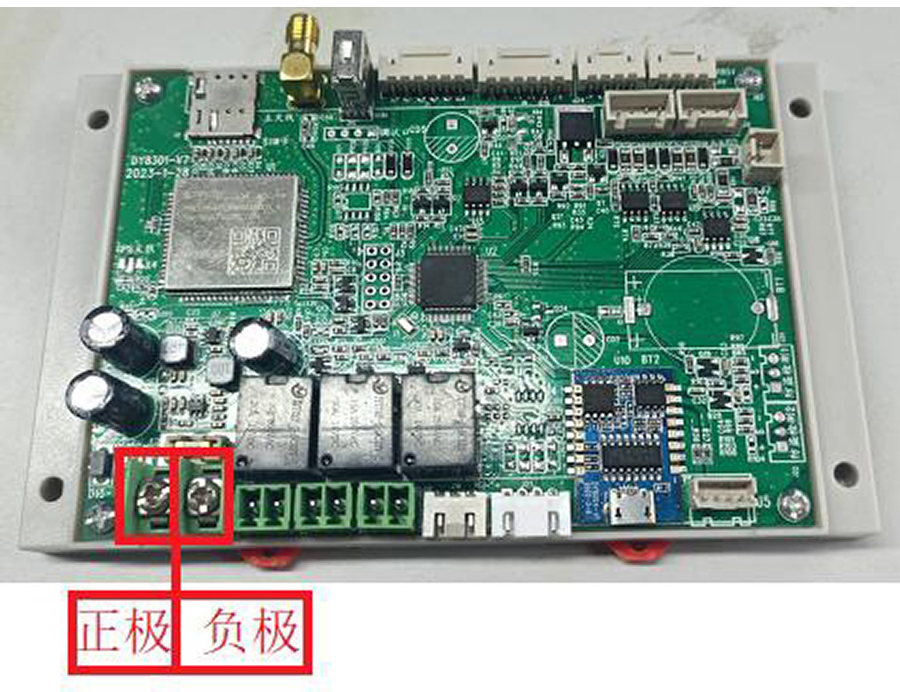

           电源输入:采用KFT.62-2P规格的接线端子,具备20A额定电流承载能力,供电需满足12VDC±20%的输入要求。

    电源控制

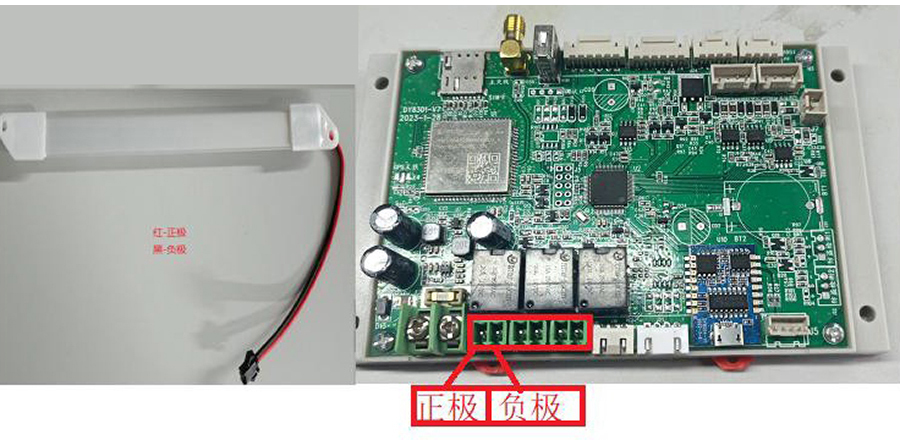

           电源输出:选用插拔式凤凰端子接口,可实现3路线圈对12V外设的控制,像灯光、电热丝、电动门磁推杆这类设备都能支持

    电动门磁推杆

           信息输入

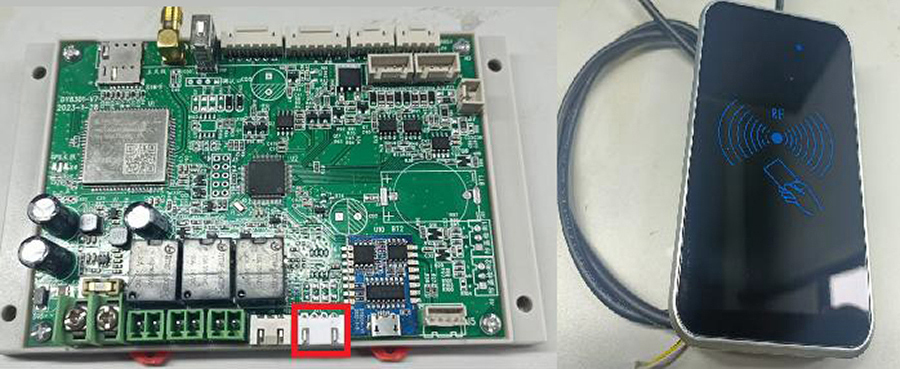

           IC卡刷卡器:采用XH2.54-4P规格端子,配备DC12V供电接口的 485 型读卡器,支持刷卡开锁购物操作,可与电子价签系统实现级联联动使用。

    IC卡刷卡器

    四、技术参数

    项目 技术参数
    RS485 接口 配备 2 路接口,支持多设备组网连接
    锁控接口 提供 2 路标准接口,如需扩展更多锁控通道可定制开发
    喇叭接口 1 路专用音频输出接口
    刷卡器接口 1 路 485 型读卡器接口
    电子价签接口 1 路专用通信接口,支持级联 10 个电子价签(更多可定制)
    通信协议 支持 MODBUS RTU/ASCII/TCP、DNP3.0 协议,可按需求定制专属协议
    数据传输方式 支持 PLC、RS-485、4G 等多种传输模式灵活选择
    工作电源 采用 12VDC 供电,电压波动范围 ±20%
    最大输入电流 10A
    待机功耗 ≤0.5W
    工作温度范围 -40℃~+85℃
    工作湿度 ≤97.5%(无冷凝)

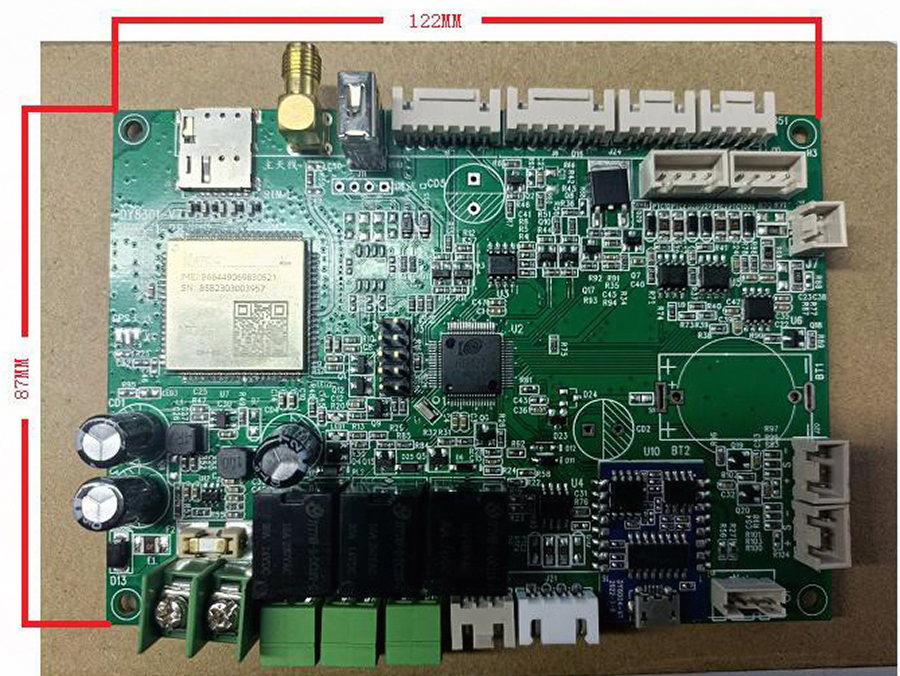

    外形尺寸 87mm(宽)×122mm(长)
    产品重量 净重 130g
    使用方式 支持 4G 模块直接联网,或通过 RS-485 连接 DTU 实现远程通信

    物联网终端智能控制解决方案


    五、应用场景

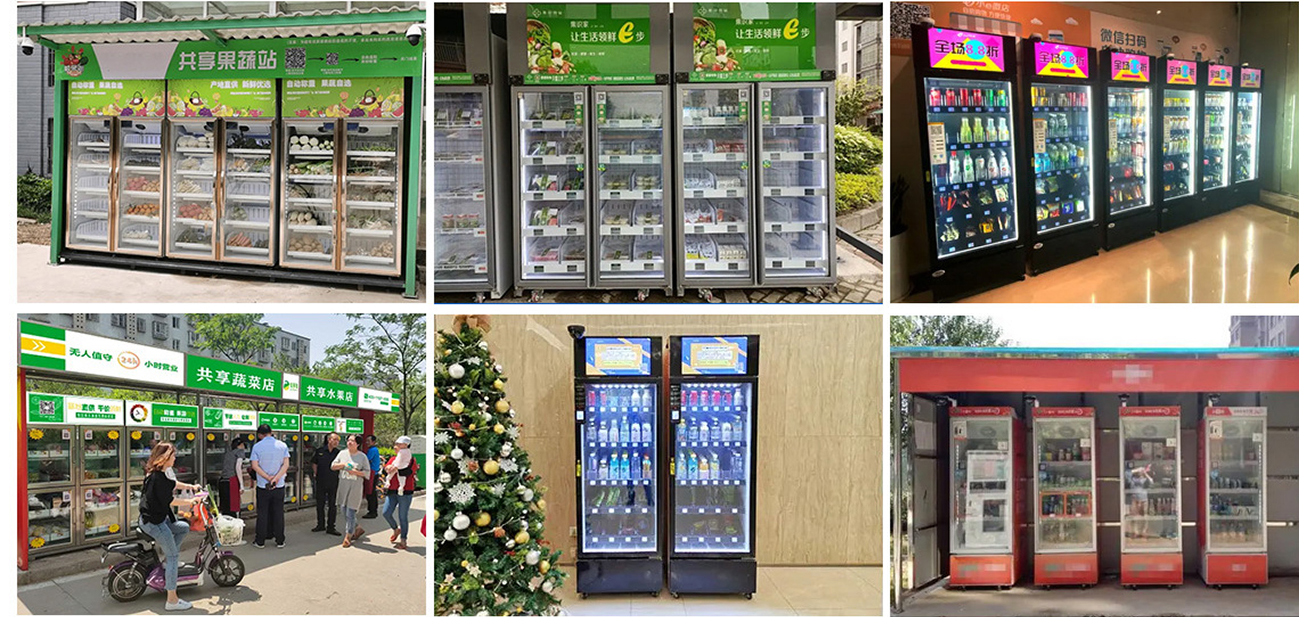

           BA-CZ01控制板凭借灵活的接口配置与宽温设计,可适配多种场景:在校园场景中,可作为自助零食柜、图书借还柜的控制核心;社区场景下,适合生鲜自提柜、日用品售卖柜的智能化改造;商业环境中,能满足商场无人零售柜、写字楼智能饮料柜的运营需求;在交通枢纽与医疗场所,可部署于应急物品售卖柜、药品自助发放机等设备。

    BA-C0Q

    六、定制开发与售后服务

          作为专注于物联网终端控制板的技术型企业,我们深知不同行业用户的独特需求。为此,我们特别推出定制开发服务,可根据客户需求对通信协议、接口配置、功能模块等进行个性化设计,助力各类共享终端设备的智能化升级。从硬件电路优化到软件功能定制,我们的技术团队将全程提供专业支持,确保定制方案与应用场景的完美契合。

         在售后服务方面,我们建立了完善的保障体系。产品自出售之日起提供一年质保,终身维护服务。同时,为帮助用户更好地使用产品,我们提供专业的技术培训,并设立24小时技术维护热线,确保用户在遇到技术问题时能及时获得支持

         博奥智能BA-CZ01智能重力柜控制板,以技术创新为驱动,以场景需求为导向,致力于为用户提供更智能、更可靠的终端控制解决方案。无论是标准产品应用还是定制化开发需求,我们都将以专业的态度与精湛的技术,为您的智能项目赋能。
