电动自行车充电桩智能控制板——社区安全充电的核心驱动力
电动自行车充电桩智能控制板——社区安全充电的核心驱动力
免费开放SDK协议 支持定制开发

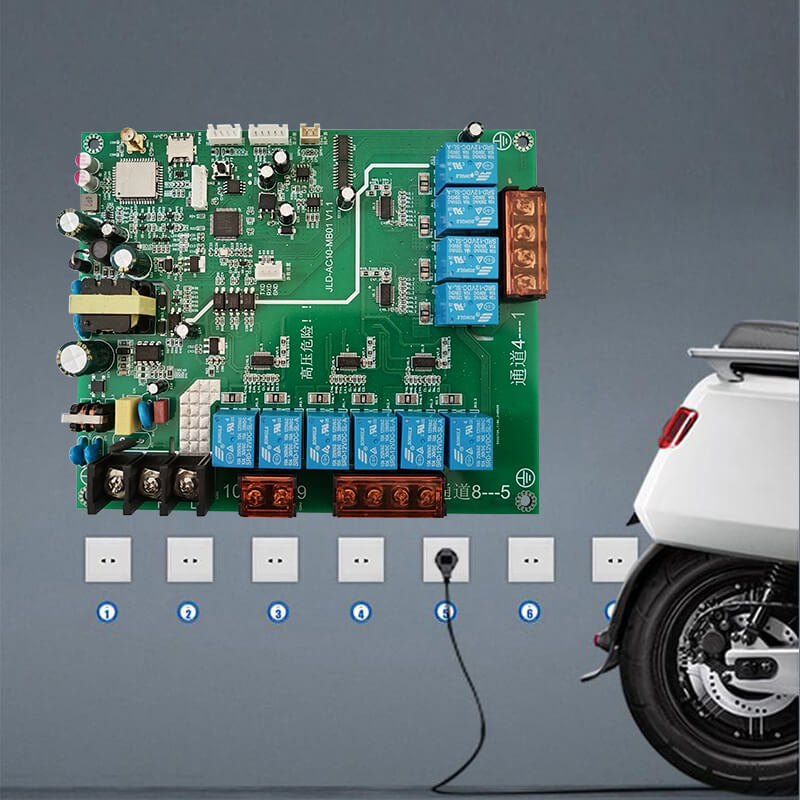

产品简介:这款智能电动自行车充电桩控制板集成 10 路独立充电端口,单路 5A 输出适配多车同时充电,采用 LTE Cat1 4G 通信实现远程状态监控与固件升级。具备 IP54 防护等级与 - 20℃至 55℃宽温适应性,支持短路 / 过载 / 过压多重保护及充满自停、拔枪断电等智能安全策略。可应用于社区、商业场所等场景,提供计时 / 计量充电模式与定制化开发服务,从硬件防护到云端管理构建全链路充电解决方案。

    一、产品概述:工业级智能充电中枢

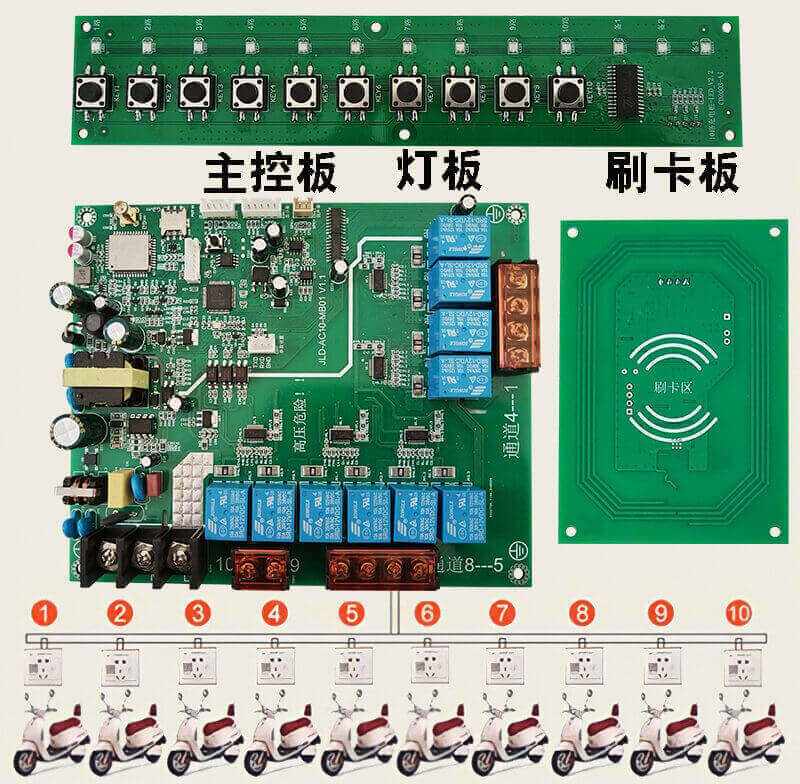

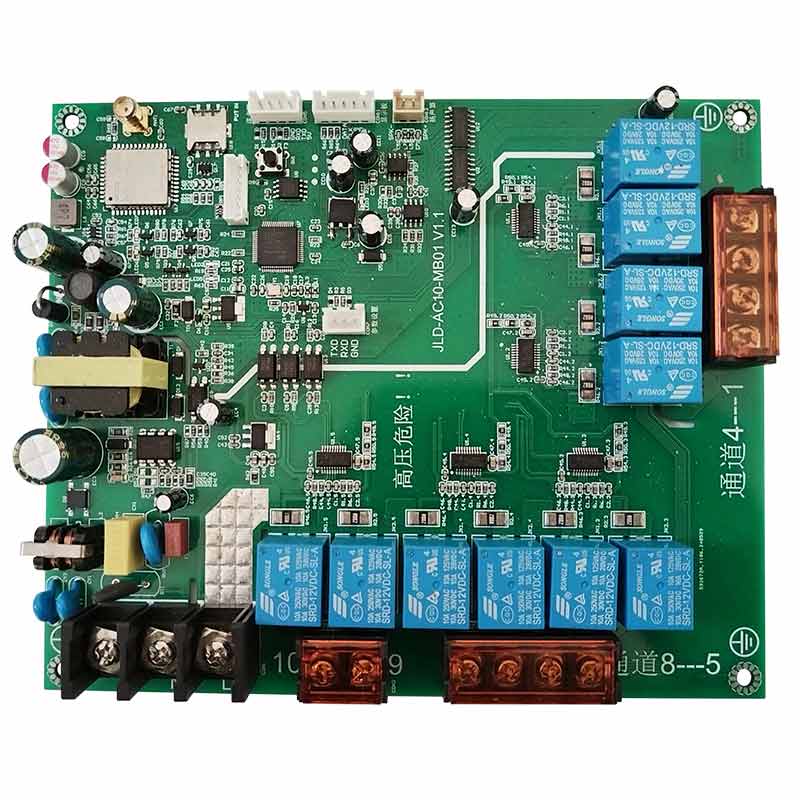

    作为电动自行车集中充电场景的核心控制单元,充电桩智能控制板采用模块化设计,集成电力电子技术与物联网通信能力。工业级PCB主板搭载高精度计量芯片与LTE Cat1 4G通信模组,可同时管理10路充电端口(单路最大5A输出),满足小区、商圈等场景的多车同时充电需求。其核心优势体现在三重智能体系:

    安全感知系统:实时电流监测精度达±50mA,异常断电响应时间<0.1秒物联管理平台:通过4G网络实现设备远程监控、参数配置及固件升级

    环境适应设计-20℃~55℃宽温工作范围,IP54防护等级可应对室内外复杂环境

    从协议到硬件定制:免费二次SDK助力充电桩控制板灵活适配

    二、核心功能解析:全链路智能管控

    1. 动态安全防护体系

    电气安全设计

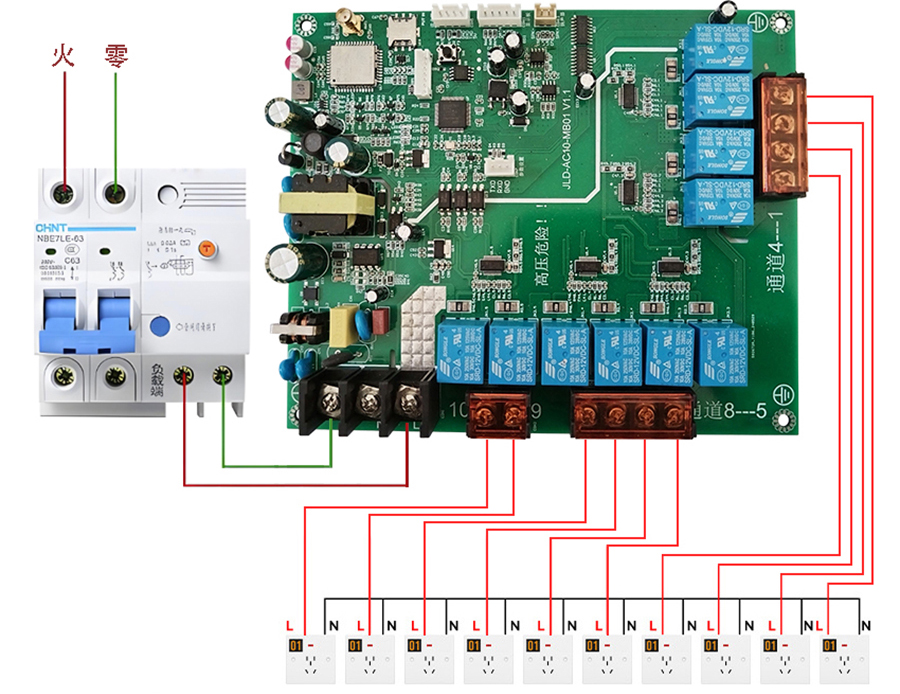

    输入侧支持AC200-240V宽电压自适应,火线/零线/地线错接自动报警

    输出侧每路独立配置5A过流保护,搭配短路、过载、过压三重硬件防护

    智能停机策略

    满电自停:可设置0-9999mA电流阈值,当充电电流持续低于阈值时自动断电

    拔枪保护:检测到充电器异常断开时,0.5秒内切断电源

    紧急关停:支持远程发送0A03指令(附带0x795D3FED加密标识)一键关闭所有端口

    多场景工业控制板定制:从硬件开发到 SDK 协议的全链路支持

    2. 精细化充电管理模式

    模式类型

    控制精度

    典型应用场景

    计时充电

    1秒级计费

    临时充电用户(如访客车辆)

    计量充电

    0.001度电精度

    长期充电用户(按电量结算)

    续充模式

    自定义1-1800

    铅酸电池浮充养护

    3. 人机交互与智能运维

    实时交互:充电桩智能控制板刷卡即时播报账户余额/扣费金额(支持0x00-0x02三种播报模式配置)

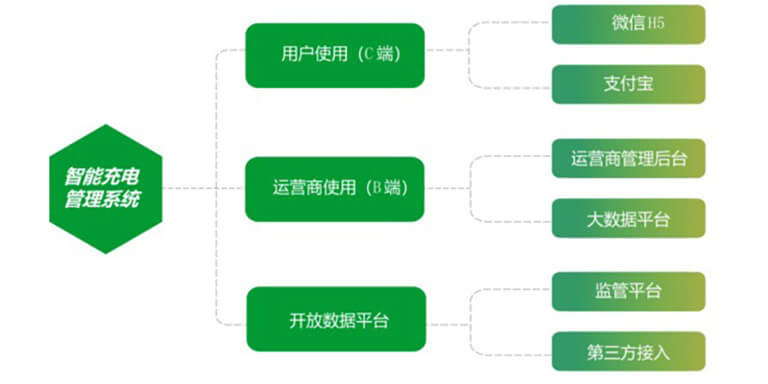

    状态可视化:本地LED指示端口状态(空闲/充电/故障),云端平台实时显示功率、信号强度(通信协议0902指令新增字段)

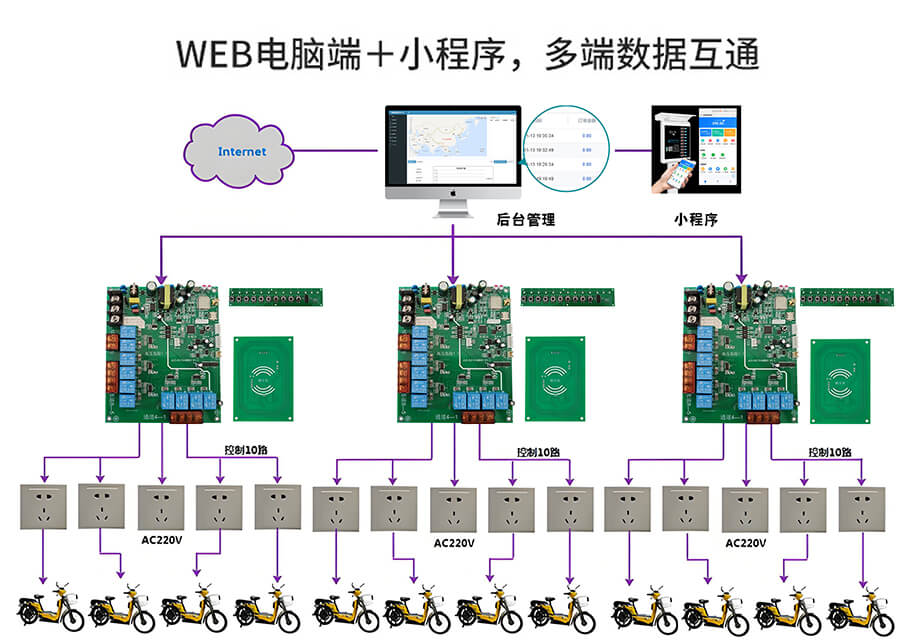

    远程运维:动态心跳机制(65秒基础间隔可调),断网3次自动重连;4K数据块校验的远程升级功能(通信协议0F03指令),升级成功率超99.9%

    免费提供二次 SDK!充电桩控制板定制开发的多场景技术适配

    三、关键技术参数

    类别

    详细参数

    环境适应性

    工作温度:-20℃~55℃;湿度:<95%RH(非凝结);IP54防护等级

    电气特性

    输入电压:AC200-240V±10% 50Hz;待机功耗:<5W;单路最大输出:5A

    通信能力

    网络制式:LTE Cat1 4G;信号强度上报:0-31级(通信协议V7.0新增)

    接口配置

    IC卡读写接口、RS485通信口、GPIO预留接口

    安全认证

    短路/过载/过压保护;充满自停/拔枪断电功能

    四、典型应用场景

    1. 老旧小区充电改造

    案例:北京某社区部署32台设备,通过设置300mA满电自停阈值,使过充导致的火灾隐患下降72%;采用电量计费模式后,用户充电成本较包月制降低18%

    价值:解决私拉电线充电问题,提升社区安全管理效率。

    2. 商业场所快充站

    案例:杭州某购物中心充电区启用计时模式+金额播报功能,单端口日均使用频次提升至12次;远程紧急关停功能在某次设备异常时5秒内切断电源,避免安全事故。

    价值:高周转率设计适配商业流量需求,智能管控降低运营风险。

    从硬件防护到云端运维:电动自行车充电控制板的全链路智能革新

    五、定制开发支持

    1. 硬件定制

    端口扩展:支持6-24路充电端口灵活配置

    环境强化-40℃极寒版本(适应北方冬季)、防盐雾版本(沿海地区专用)

    接口适配RS485/蓝牙模块定制,支持与消防系统、物业ERP平台对接

    2. 软件定制

    协议对接:充电桩智能控制板支持 ModbusTCP/IP等协议二次开发

    功能拓展:定制化计费规则(如阶梯电价、峰谷时段设置)、积分系统开发
