小型自动化设备的接线优化方案
小型自动化设备的接线优化方案
针对小型贴标机、检测台等紧凑设备的接线困局,博奥BA-S0A集线模块提供务实解法。四相机通道整合使电子配件厂布线提速3倍,双路直供电源节省62%机柜空间。物理按键满足调试急单需求,模块化接口让药片包装机光源更换缩至2分钟。支持混用传感器即插即用,可选IP54防护或RS-485扩展,为≤4相机的小型设备提供高性价比连接优化。

1. 多设备精简接入

  • 四相机通道整合:支持4台500万像素工业相机同时接入,某电子配件厂用于检测工位:

    • 布线时间从3.5小时缩短至50分钟
    • 线缆占用空间减少62%(原需3个分线盒)

  • 双路24V直供电源:单路最大5A输出,满足相机+环形光源供电需求

2. 即插即用兼容性

• 信号自适应:自动识别PNP/NPN传感器信号,混用设备无需转换器
• 案例:苏州某小家电装配线混用三品牌传感器,通信误码率降至0.03%

3. 快速维护设计

  • 光源端子独立通道:带防呆插头设计,更换时仅拔插单一接口

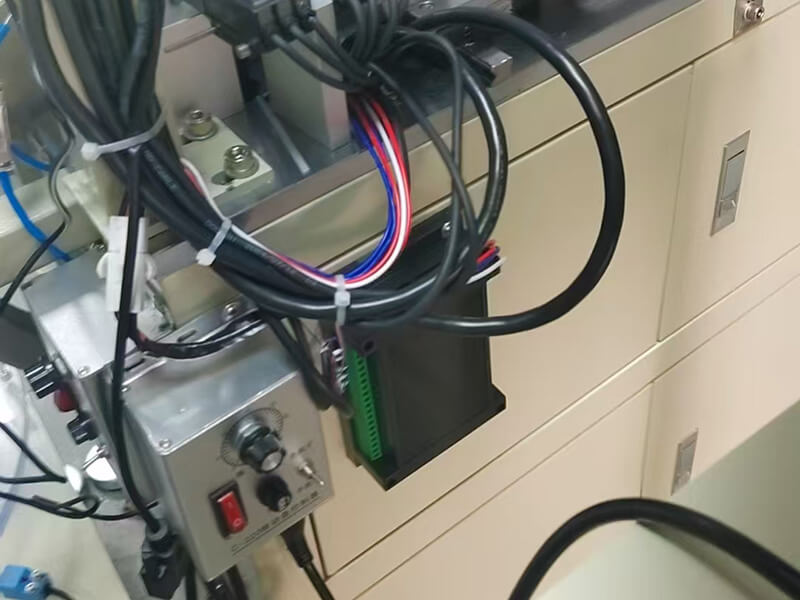

  • BA-S0A101

    某药片包装机维护记录:
    传统方式:断开7处接线→拆卸防护盖→15分钟
    BA-S0A方案:直接更换光源端子→2分钟

4. 物理按键应急功能

• 保留实体拍照键,便于设备调试时手动触发视觉检测
• 某实验室检测台应用:调试效率提升40%(免去程序修改环节)

小型设备适配优势

需求场景 解决方案 用户收益
设备机柜空间紧张 厚度4.5cm超薄设计 节省32%布线空间
频繁更换配件 模块化插拔接口 维护耗时减少70%
老旧设备改造 PNP/NPN自适应 免线路改造直接接入
临时抽检需求 物理按键触发 避免停线修改程序

实施流程与成本控制

三步快速部署

  1. 现场评估(1天):确认设备接口类型与数量

  2. 模块配置(1天):分配I/O通道,设定电源负载

  3. 即装即用(0.5天):保留原线路,仅增接模块

投入产出明晰

• 硬件成本:单模块相当于3台分线器价格
• 综合收益(某螺丝检测机案例):

  • 安装费用节省35%

  • 年度维护成本降低42%

  • 故障停产时间减少57%

定制化支持说明

针对特殊场景提供务实调整:

  • 环境适应性:可选IP54防护等级(防尘防溅水)

  • 接口扩展:支持增加RS-485通信端子(需预定)

  • 电源强化:单路输出可升级至8A(适用于大功率光源)

技术声明
BA-S0A非万能解决方案,适用场景为≤4相机的小型设备。
建议最大接线数≤48条,电源总负载≤120W。
